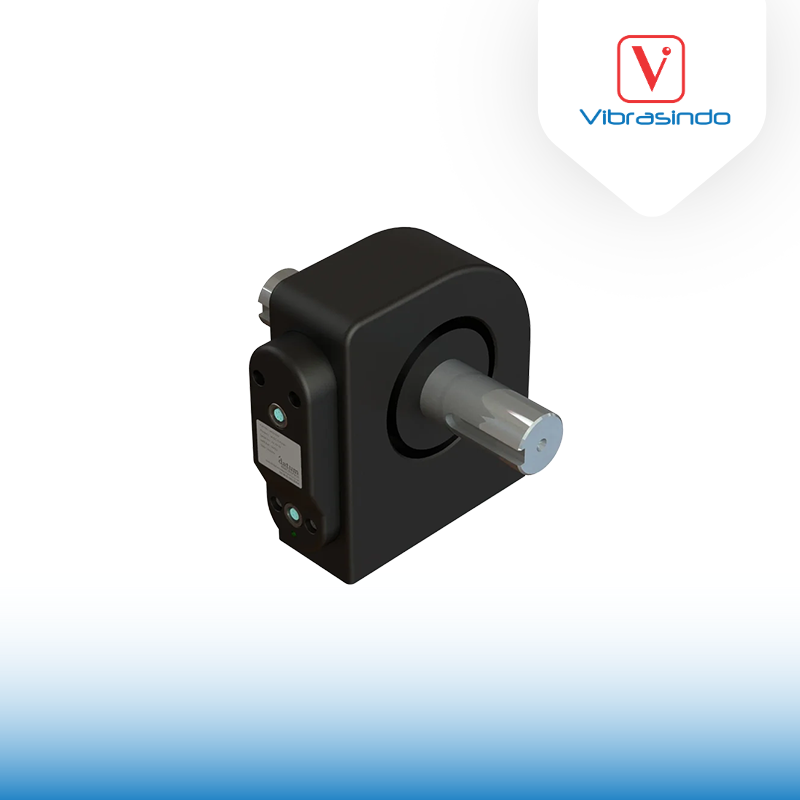

RS425 Non Contact Shaft Torque Sensor

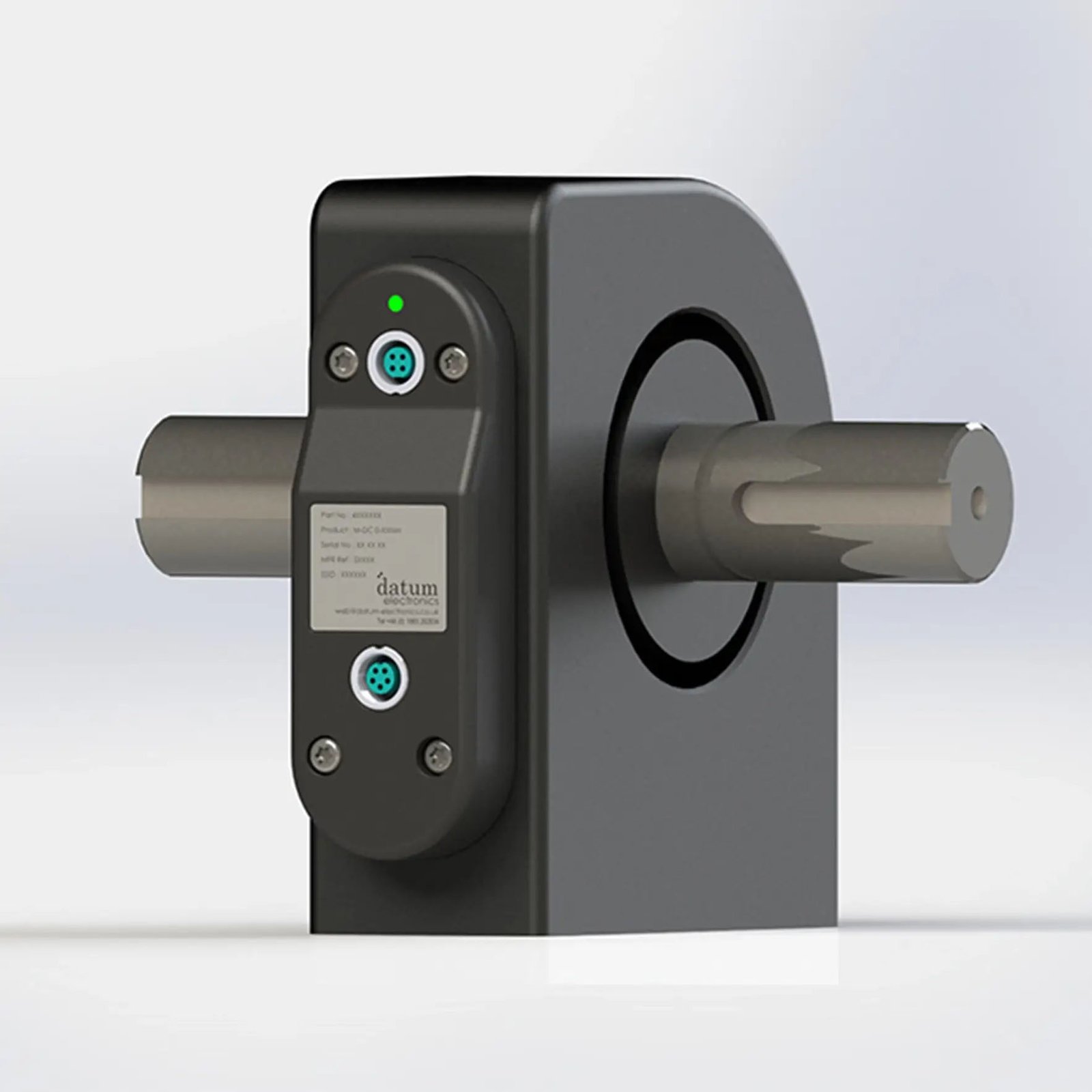

RS425 Non Contact Shaft Torque Sensor - Gambar 2
RS425 Non Contact Shaft Torque Sensor - Gambar 3
RS425 Non Contact Shaft Torque Sensor - Gambar 4
RS425 Non Contact Shaft Torque Sensor - Gambar 5
RS425 Non Contact Shaft Torque Sensor - Gambar 6

RS425 Non Contact Shaft Torque Sensor

Kategori:

Deskripsi

RS425 Torque Transducer adalah sensor torsi performa tinggi tanpa kontak yang dirancang untuk pemasangan inline pada drivetrain dan test rig. Dengan desain tanpa bantalan dan poros ber-strain gauge, sensor ini memberikan data torsi akurat tanpa gesekan, baik untuk pengukuran statis maupun dinamis. Konstruksinya yang kuat mendukung lingkungan berkecepatan dan bertorsi tinggi, tetap andal dalam jangka panjang, dan memerlukan perawatan sangat minim.

Aplikasi

  • Pengukuran torsi presisi pada test rig
  • Pengujian motor dan drivetrain berkecepatan tinggi
  • Pengukuran torsi di lingkungan tertutup atau tersegel
  • Otomasi industri dengan mesin RPM tinggi
  • Pengujian ketahanan dan umur pakai komponen otomotif
  • Validasi aktuator dan sistem propulsi di industri antariksa
  • Pemantauan torsi untuk riset motor listrik
  • Pemantauan jangka panjang dengan kebutuhan perawatan rendah

Fitur

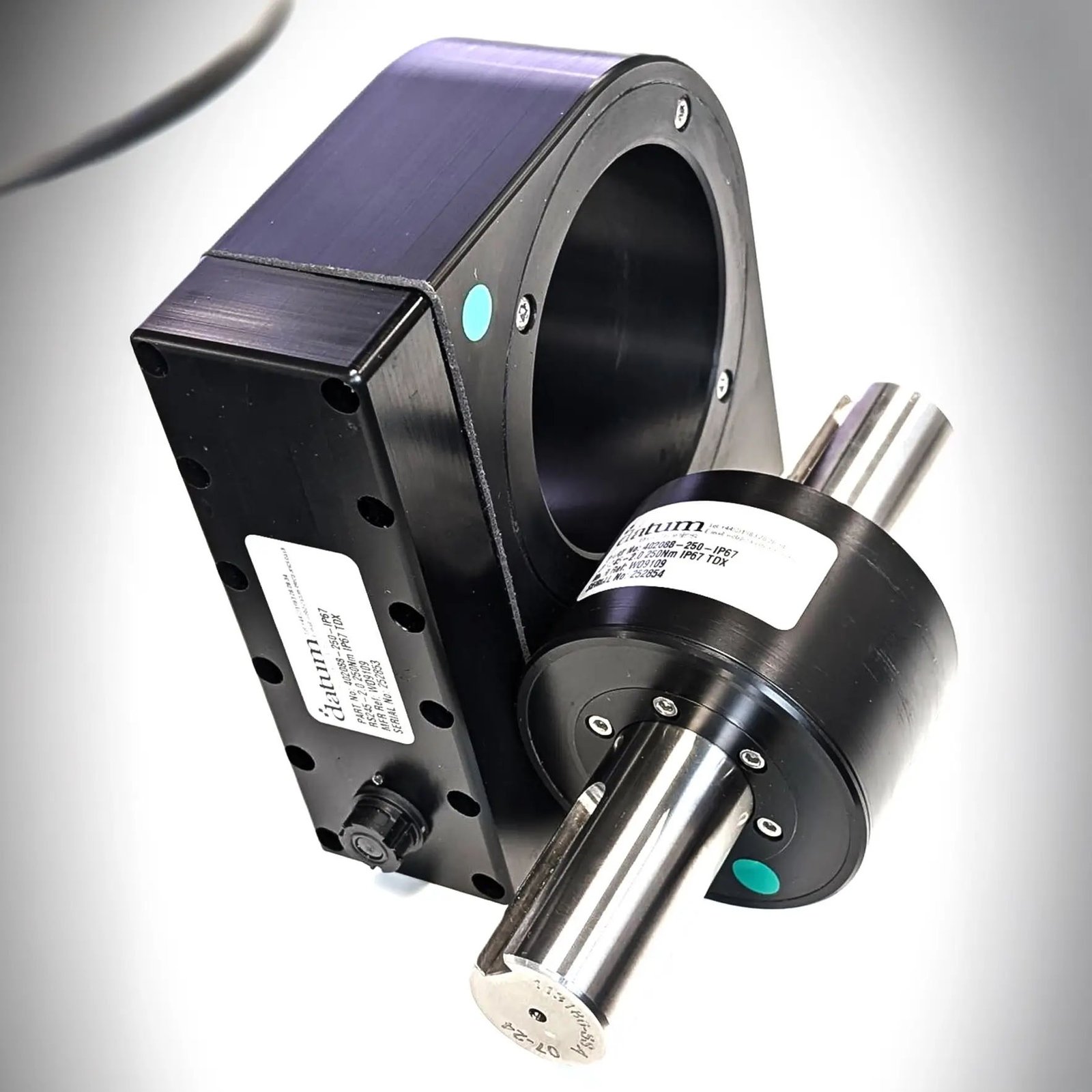

  • Operasi tanpa kontak: rotor dan stator terpisah untuk pengukuran torsi tanpa gesekan
  • Rentang torsi luas: model standar 0 Nm hingga 30 kNm; bisa dibuat khusus sampai 500 kNm
  • Siap kecepatan tinggi: cocok untuk pengujian driveline dan motor yang menuntut performa
  • Konstruksi tangguh: terbukti tahan beban offset dan kondisi kerja berat
  • Desain kompak, inline, dengan poros keyway standar
  • Integrasi fleksibel: kompatibel dengan berbagai bentuk poros tanpa perlu desain ulang
  • Transmisi data bersih: output digital terkalibrasi memberikan akurasi dan keandalan
  • Perawatan rendah: tanpa bantalan atau bagian kontak yang bisa aus
  • Perlindungan lingkungan: rating IP67, tahan air dan bisa digunakan di luar ruangan
  • Dukungan aplikasi: kompatibel dengan software pemantauan jarak jauh dan pencatatan data

Spesifikasi

RS425 Model Rated Load* Max Rotational Speed (RPM)* Rotor Mass (kg) Stator Mass (kg)
S1AL-3Nm 3 N⋅m 2.2 lbf·ft 10,000 0.401 1.057
S1A-10Nm 10 N⋅m 7.4 lbf·ft 10,000 0.401 1.057
S1B-20Nm 20 N⋅m 14.8 lbf·ft 10,000 0.421 1.057
S1C-50Nm 50 N⋅m 36.9 lbf·ft 10,000 0.462 1.057
S1D-100Nm 100 N⋅m 73.8 lbf·ft 10,000 0.560 1.057
S2A-250Nm 250 N⋅m 184.4 lbf·ft 10,000 1.201 1.057
S2B-500Nm 500 N⋅m 368.8 lbf·ft 10,000 1.276 1.057
S3A-1kNm 1,000 N⋅m 737.6 lbf·ft 6,000 1.668 1.057
S3B-2kNm 2,000 N⋅m 1,475.1 lbf·ft 6,000 2.149 1.057
S4A-5kNm 5,000 N⋅m 3,687.8 lbf·ft 5,000 6.112 1.152
S4B-10kNm 10,000 N⋅m 7,375.7 lbf·ft 5,000 12.162 1.152
S5A-15kNm 15,000 N⋅m 11,063.4 lbf·ft 2,000 20.499 2.138
S5B-20kNm 20,000 N⋅m 14,751.2 lbf·ft 2,000 22.318 2.138
S5C-25kNm 25,000 N⋅m 18,439.1 lbf·ft 2,000 34.608 2.138
S5D-30kNm 30,000 N⋅m 22,126.9 lbf·ft 2,000 40.969 2.138
