M425 Inline Rotary Torque Sensor
M425 Inline Rotary Torque Sensor - Gambar 2
M425 Inline Rotary Torque Sensor - Gambar 3
M425 Inline Rotary Torque Sensor - Gambar 4
M425 Inline Rotary Torque Sensor - Gambar 5

M425 Inline Rotary Torque Sensor

Kategori:

Deskripsi

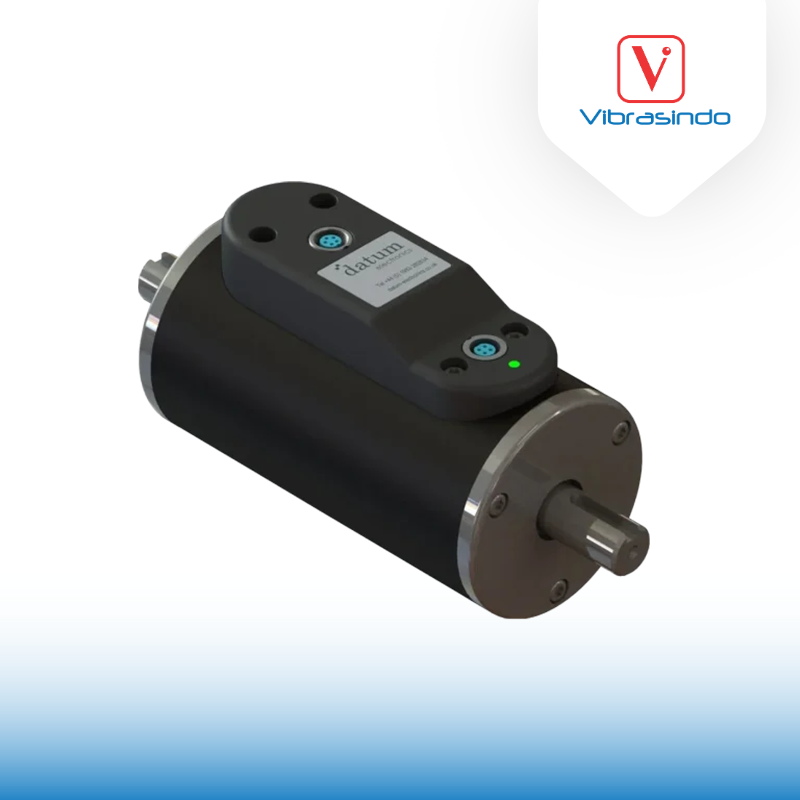

Transduser Torsi M425 adalah sensor torsi dinamis berpresisi tinggi yang dirancang untuk mengukur torsi, kecepatan, dan daya secara inline pada sistem berputar. Menggunakan transmisi sinyal tanpa kontak dan tersedia dalam berbagai kapasitas torsi, alat ini cocok untuk pengujian motor, gearbox, pompa, dan drivetrain.

Dengan kelas akurasi 0,1% dan pilihan output digital maupun analog, M425 memberikan data yang andal dan konsisten untuk kebutuhan R&D, test rig, dan aplikasi industri. Desainnya yang kuat dan ringkas, ditambah opsi output fleksibel, membuatnya mudah dipasang di lingkungan kerja yang menuntut.

Aplikasi

  • Cocok untuk motor, gearbox, pompa, dan mesin berputar lainnya

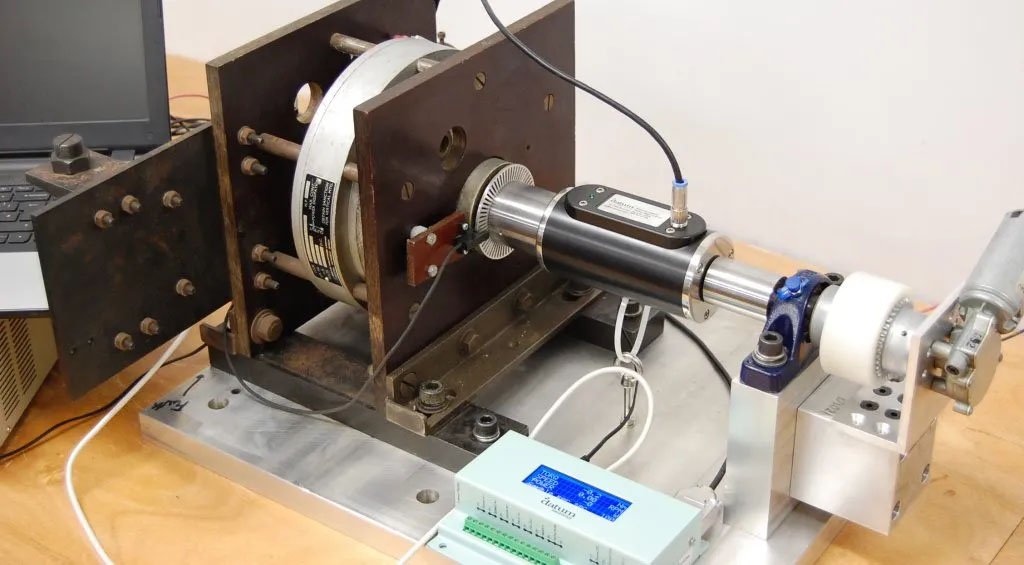

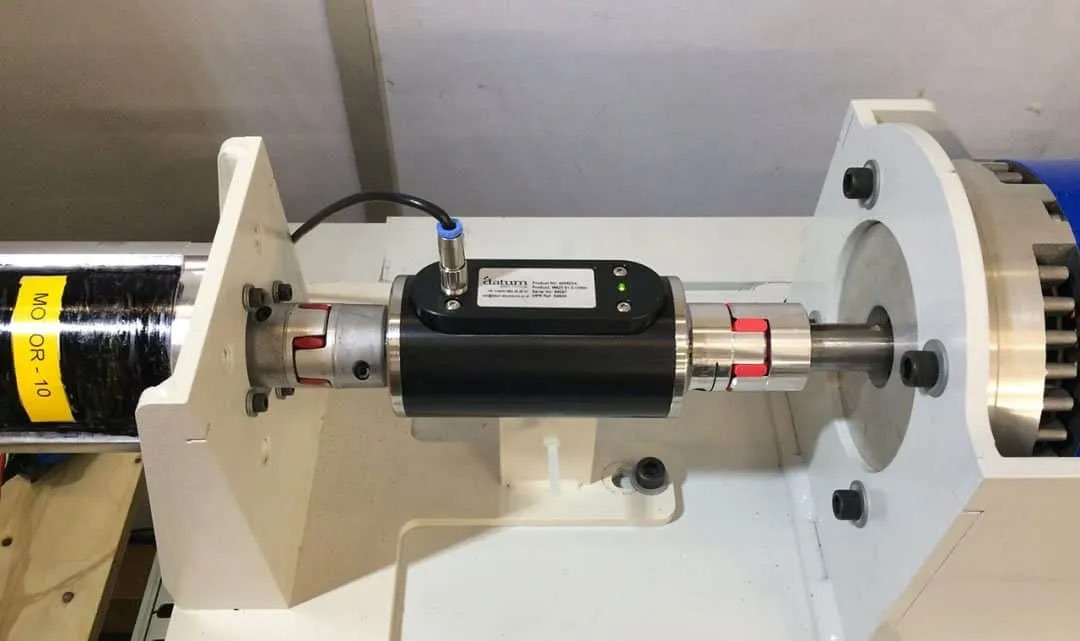

  • Desain ringkas, mudah diintegrasikan ke test rig atau sistem drivetrain
  • Pemantauan performa pompa dan kompresor
  • Analisis torsi untuk industrial mixer dan agitator
  • Diagnostik dan kontrol pada mesin otomatis
  • Pengembangan drivetrain kendaraan listrik
  • Pengujian efisiensi energi pada sistem berputar
  • Validasi torsi di lini produksi dan lingkungan QA

Fitur

  • Pengukuran torsi akurat: ±0,1% non-linearitas dan ±0,05% non-repeatability
  • Opsi tambahan untuk output kecepatan dan daya
  • Digital sample rate 100 SPS sebagai standar (bisa ditingkatkan hingga 4.000 SPS – hubungi untuk info lebih lanjut)
  • Analogue sample rate 20–100 SPS
  • Desain ringkas dan inline dengan poros keyway standar
  • Pilihan poros dan metode pemasangan kustom tersedia
  • Kompatibel dengan software Datum Connect dan sistem akuisisi data
  • Konstruksi kokoh untuk penggunaan terus-menerus di pengujian industri
  • Mudah diintegrasikan dengan motor, gearbox, pompa, dan drivetrain

Spesifikasi

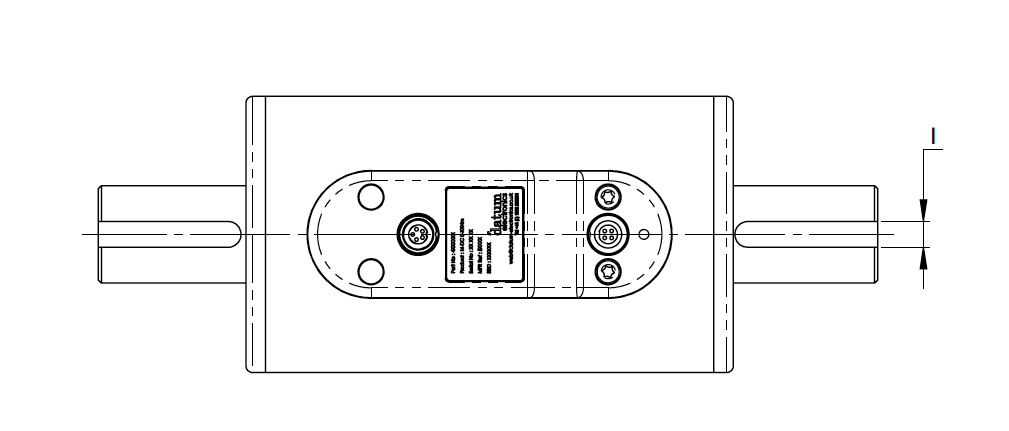

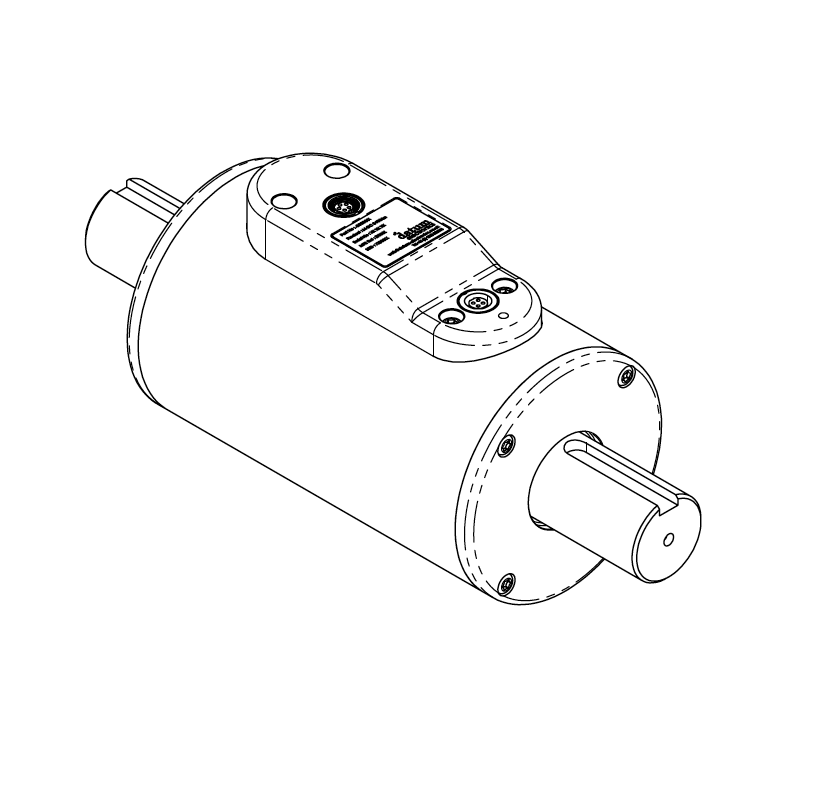

M425 Model Rated Load* Standard RPM Range* Pulse Per Rev Overall Length Body Length Body Diameter
S1-10Nm 10 N⋅m 7.4 lbf·ft 1-10,000 30 184 mm 7.24 in 130 mm 5.19 in 66 mm 2.59 in
S1-20Nm 20 N⋅m 14.8 lbf·ft 1-10,000 30 184 mm 7.24 in 130 mm 5.19 in 66 mm 2.59 in
S1-50Nm 50 N⋅m 36.9 lbf·ft 1-10,000 30 184 mm 7.24 in 130 mm 5.19 in 66 mm 2.59 in
S1-100Nm 100 N⋅m 73.8 lbf·ft 1-10,000 30 184 mm 7.24 in 130 mm 5.19 in 66 mm 2.59 in
S2-250Nm 250 N⋅m 184.4 lbf·ft 1-8,000 30 240 mm 9.45 in 150 mm 5.91 in 85 mm 3.35 in
S2-500Nm 500 N⋅m 368.8 lbf·ft 1-8,000 30 240 mm 9.45 in 150 mm 5.91 in 85 mm 3.35 in
S3-1kNm 1,000 N⋅m 737.6 lbf·ft 1-6,000 30 315 mm 12.40 in 150 mm 5.91 in 112 mm 4.41 in
S3-2kNm 2,000 N⋅m 1,475.1 lbf·ft 1-6,000 30 315 mm 12.40 in 150 mm 5.91 in 112 mm 4.41 in
S4-5kNm 5,000 N⋅m 3,687.8 lbf·ft 1-5,000 15 425 mm 16.73 in 150 mm 5.91 in 137 mm 5.39 in
S4-10kNm 10,000 N⋅m 7375.7 lbf·ft 1-5,000 15 425 mm 16.73 in 150 mm 5.91 in 137 mm 5.39 in
S5-15kNm 15,000 N⋅m 11,063.4 lbf·ft 1-2,000 15 416 mm 16.38 in 168 mm 6.61 in 172 mm 6.77 in
S5-20kNm 20,000 N⋅m 14,751.2 lbf·ft 1-2,000 15 416 mm 16.38 in 168 mm 6.61 in 172 mm 6.77 in
S5-25kNm 25,000 N⋅m 18,439.1 lbf·ft 1-2,000 15 416 mm 16.38 in 168 mm 6.61 in 172 mm 6.77 in
S5-30kNm 30,000 N⋅m 22,126.9 lbf·ft 1-2,000 15 416 mm 16.38 in 168 mm 6.61 in 172 mm 6.77 in
